Czujniki wagowe PR 6221

Czujnik wagowy PR 6221 został zaprojektowany specjalnie do stosowania w wagach samochodowych i może zostać przekształcony do wersji cyfrowej.

Zapytaj o produkt Pobierz kartę katalogową

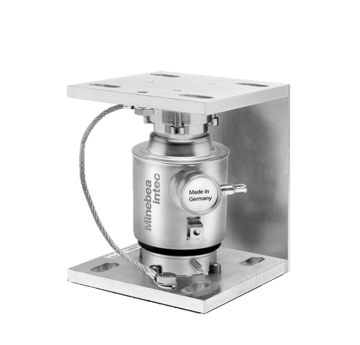

product picture truck scale load cell PR 6221

Analogowe i cyfrowe

Dostępne również jako rozwiązanie cyfrowe z Converter Connexx

Precyzyjne wyniki pomiarów

dzięki specjalnej geometrii elementów pomiarowych

Wyjątkowa odporność

nawet w najtrudniejszych warunkach środowiskowych

Niemiecka jakość

zapewnia maksymalną niezawodność i ochronę przed wyładowaniami atmosferycznymi

Szczegóły produktu Czujnik PR 6221 do wag samochodowych

Czujnik wagowy PR 6221 jest produkowany w Niemczech. Doskonała jakość gwarantuje precyzyjne wyniki, długą żywotność i redukcję kosztów w perspektywie średnioterminowej. Wyjątkowa precyzja i trwałość pozwalają zmniejszyć koszty serwisu i kalibracji oraz ograniczyć do minimum czas przestoju. W połączeniu z konwerterem Connexx®, PR 6221 staje się rozwiązaniem cyfrowym. Opracowany z myślą o najtrudniejszych warunkach środowiskowych - czujnik może wytrzymać nawet zanurzenie w wodzie na głębokość 1,5 m i ponad 10 000 godzin pracy. Ofertę uzupełniają odpowiednie zestawy montażowe i puszki połączeniowe.

Aplikacje

Kontrola napełnienia
Napełnianie i dozowanie
Ważenie

Certyfikaty

ATEX
FM
IEC-EX
NTEP
OIML

Typ produktu

Czujniki wagowe
czujniki do wag samochodowych

Obsługa

Tylko w połączeniu z odpowiednimi elementami wag samochodowych

Stopień ochrony IP

PR 6221: IP 68 / IP 69
Connexx: IP 65 / IP 68

Materiał

Obudowa: 1.4301 (DIN EN 10088-3)

Wyposażony w Converter Connexx, czujnik wagowy PR 6221 oferuje kompleksowe możliwości:

wersja cyfrowa zapewnia szybki czas przebiegu sygnału
dzięki zastosowaniu komunikacji fieldbus eliminuje konieczność stosowania skrzynki przyłączeniowej
z CANopen możliwe są odległości do 200 m
wyniki pomiarów indywidualnie dla każdego czujnika ułatwiają montaż oraz identyfikację uszkodzonych czujników.

Duża siła kontrująca

Po przejechaniu samochodu przez wagę, działające na nią siły powodują ugięcie czujników wagowych. Siła kontrująca pozwala na jak najszybszy powrót czujnika wagowego do wyśrodkowanej pozycji spoczynkowej.

Maksymalna ochrona przed wyładowaniami atmosferycznymi

Czujniki wagowe PR 6221 spełniają następujące wymagania.

Prąd piorunowy impulsowy (Imax = 100 kA) 10 µs/350 µs (klasa ochrony odgromowej III) zgodnie z DIN EN 62475
Napięcie udarowe pioruna (Umax = 1,000 kV) 1,2 µs/50 µs zgodnie z DIN EN/IEC 60060-1

Z profesjonalną ochroną przepięciową, wyrównaniem potencjałów, osłoną kabli oraz w połączeniu z puszkami i wskaźnikami Minebea Intec, analogowe czujniki wagowe wytrzymują bez uszkodzenia napięcia do co najmniej 1000 kV i prądy do 100 kA.

Oszczędność czasu dzięki dopasowanemu wyjściu

Oporność wyjściowa (Ro) i wartość charakterystyczna (Cn) czujników wagowych, pojedynczo i łącznie mieszczą się w wąskim zakresie tolerancji (= dopasowana moc wyjściowa). Eliminuje to konieczność elektrycznej regulacji narożników, a wymagana jest tylko mechaniczna regulacja wysokości.

Potrzebujesz pomocy przy konfiguracji ważenia lub rozwiązania kontrolnego?

Po prostu wyślij nam swoje pytania lub prośby za pośrednictwem formularza kontaktowego lub zadzwoń do nas. Chętnie Ci pomożemy.

Poproś o konsultację

Best Practice

Pobierz Best Practice

Główne fakty

Stevin Rock jest wiodącym operatorem kamieniołomów na Bliskim Wschodzie, koncentrującym się na wydobyciu wapienia, skał gabrowych, kruszyw do betonu i asfaltu z trzech lokalizacjach, wspierając głównie sektor budowlany i nieruchomości w regionie. W kamieniołomie Stevin Rock w Fujairah, ciężarówki są ładowane 110 tonami skał w 400 pojedynczych operacjach ważenia dziennie.

Więcej o tym wyzwaniu

Wyzwanie

"Stevin Rock" w Zjednoczonych Emiratach Arabskich Fujairah oznacza środowisko, które jest trudnym testem dla wagi samochodowej - z temperaturami wahającymi się od 15 do 55°C w ciągu roku, i ciężarówkami załadowanymi skałami do 110 ton. Częstotliwość 400 pojedynczych operacji ważenia dziennie przez siedem dni w tygodniu, to wyzwanie dla zainstalowanych tam urządzeń.

Więcej o rozwiązaniu

Rozwiązanie

Aby sprostać wysokim wymaganiom, Danway Emirates zainstalował w 2015 roku w Stevin Rock wagę samochodową z komponentami Minebea Intec. Analogowy czujnik wagowy PR 6221 gwarantuje precyzyjne wyniki pomiarów i charakteryzuje się trwałością oraz wyjątkową niezawodnością - nawet w ekstremalnych warunkach środowiskowych emiratu Fujairah.

Więcej o kliencie

Klient

Firma Stevin Rock została założona w 1975 roku jako spółka zależna należąca w 100% do holenderskiej firmy Volker Stevin zajmującej się inżynierią lądową. Z biegiem lat firma coraz bardziej koncentrowała się na produkcji dużych skał stosowanych w falochronach. W 2007 roku połączyła się z Ras Al Khaimah Rock Company (RAK Rock), stając się jedną z największych firm w tej branży na świecie.
